Fungsi dan cara instalasi Router Indoor RB450 dan RB750G, Access Point Outdoor dan indoor, dan Nano Station M2

Fungsi dan cara instalasi Router Indoor RB450 dan RB750G, Access Point Outdoor dan indoor, dan Nano Station M2

SOAL 1 :


1.         Nama Alat : Router Indoor RB450

   Diantara Fungsi Router Indoor RB450 adalah sebagai berikut :
1.       Merutekan Paket (Informasi)
2.       Menghubungkan dua jaringan atau lebih dalam satu alamat IP
3.       Untuk menghubungkan sebuah jaringan LAN ke dalam Jaringan Komputer
4.       Menjalankan aplikasi Firewall
5.       Menjalankan aplikasi kapasitas akses atau band
with manajeman
6.       Menjalankan aplikasi WIFI
7.       Menjalankan sistem Hotspot

Berikut ini beberapa penjelasan tentang Router Indoor RB450 dan langkah instalasi serta pemasangannya :
1. Router Indoor RB450 dengan spesifikasi 300MHz Atheros CPU , 32MB DDR RAM, 64MB NAND Storage.
2. Router Indoor RB450 dengan Router Os Level 5 dalam kemasan kotak indoor yang ringkas.
3. Router Indor RB450  terdapat 5 buah port ethernet 10/100, namun tidak dapat dipasangkan Wireless card.
4. Router juga digunakan untuk membagi sebuah jaringan besar ke dalam beberapa subnetwork untuk meningkatkan kinerja dan juga mempermudah manajemennya.
5.   Install RouterOS Mikrotik pada PC
6. Silahkan download paket routerOS dari situs mikrotik www.mikrotik.com/download.html
7.  Selanjutnya burning file ISO tersebut kedalam CD yang nantinya akan kita gunakan untuk booting saat instalasi routeros .
8.    Selanjutnya komputer akan melakukan booting melalui CD Mikrotik yang sudah kita masukan sebelumnya.
9.       Jika berhasil booting melalui ISO mikrotik, maka akan keluar tampilan option paket apa saja yang akan di install.
10.   tekan a Jika sudah tekan i
11.   pilih NO dengan menekan tombol N di keyboard lalu tekan tombol Y
12.   Setelah selesai instalasi silahkan tekan enter untuk me restart komputer, setelah restart akan tampil login page, silahkan masukan user : admin sedangkan paswordnya kosongakna saja dengan menekan enter.
13.   Sampai disini anda telah sukses melakukan instalasi mikrotik routeros di PC.

2.         Nama Alat : Router RB750G

             Diantara Fungsi Router RB750G adalah sebagai berikut :
1.       Menghubungkan dua jaringan atau lebih dalam satu alamat IP
2.       Untuk menghubungkan sebuah jaringan LAN ke dalam Jaringan Komputer
3.       Menjalankan aplikasi Firewall
4.       Menjalankan aplikasi kapasitas akses atau bandwith manajeman
5.       Menjalankan aplikasi WIFI
6.       Menjalankan sistem Hotspot

Berikut ini beberapa penjelasan tentang Router RB750G dan langkah instalasi serta pemasangannya :
1.       RB750G adalah produk routerboard yang sangat mungil dan diperuntuhkan bagi pengguna SOHO.
2.       Memiliki 5 buah port gigabit ethernet 10/100/1000, dengan prosesor baru Atheros 680/800MHz. Sudah termasuk dengan lisensi level 4 dan adaptor 12V.
3.       Secara bahasa Router artinya penghala atau pengantar.Router ialah sebuah alat yang bertugas untuk mengirimkan paket data melalui jaringan-jaringan yang berbeda ke jaringan yang lain atau yang bertugas mengirim paket data di internet.
4.       Router juga digunakan untuk membagi sebuah jaringan besar ke dalam beberapa subnetwork untuk meningkatkan kinerja dan juga mempermudah manajemennya.
5.       Install RouterOS Mikrotik pada PC
6.       Silahkan download paket routerOS dari situs mikrotik www.mikrotik.com/download.html
7.       Selanjutnya burning file ISO tersebut kedalam CD yang nantinya akan kita gunakan untuk booting saat instalasi routeros .
8.       Selanjutnya komputer akan melakukan booting melalui CD Mikrotik yang sudah kita masukan sebelumnya.
9.       Jika berhasil booting melalui ISO mikrotik, maka akan keluar tampilan option paket apa saja yang akan di install.
10.   tekan a Jika sudah tekan i
11.   pilih NO dengan menekan tombol N di keyboard lalu tekan tombol Y
12.   Setelah selesai instalasi silahkan tekan enter untuk me restart komputer, setelah restart akan tampil login page, silahkan masukan user : admin sedangkan paswordnya kosongakna saja dengan menekan enter
13. Sampai disini anda telah sukses melakukan instalasi mikrotik routeros di PC.


3.         Nama Alat : Switch

Diantara Fungsi Switch adalah sebagai berikut :
1.       Menerima Sinyal dan Data dari komputer
2.       Mentransmisikan Data dari Server ke dalam jaringan
3.       Memperkuat sinyal transmisi dari server menuju client
4.       Mengatur dan membatasi jumlah paket data Transmisi ke Client
5.       Sebagai Central Connection point
6.       Berfungsi sebagai Repeater
7.       Sebagai Splitter atau pemisah
Berikut ini beberapa penjelasan tentang Switch dan langkah instalasi serta pemasangannya :
1.       Switch adalah sebuah alat yang menyaring/filter dan melewatkan paket yang ada disebuah LAN. Switch bekerja pada layer data link (layer 2) dan kadang di Network layer (Layer 3 ) berdasarkan referensi OSI layer Model. Switch merupakan perluasan dari konsep bridge.
2.       Cara kerja Switch yaitu dengan menerima dan menganalisis jenis paket data dari alamat pengirim  sebelum diteruskan kepada tujuan.
3.       Switch akan mengalokasikan bandwidth secara penuh dan mengutamakan setiap port. Pengguna computer akan selalu memiliki bandwidth secara penuh dan tidak peduli berapa banyak periode bandwidth yang beroperasi pada computer yang terhubung dengan switch.
4.       Langkah 1 Nyalakan komputer dan menunggu untuk Windows untuk boot dengan benar.
5.       Langkah 2 Hubungkan catu daya AC ke hub dan kabel daya ke stopkontak. Hub Kebanyakan tidak memiliki on / off switch dan hanya memerlukan untuk dipasang ke stopkontak untuk menjadi aktif. Pastikan bahwa tegangan yang tepat diterapkan untuk catu daya hub untuk menghindari kerusakan perangkat. Peringkat tegangan biasanya dicetak di bagian bawah perangkat, di samping model dan informasi produsen.
6.       Langkah 3 Hubungkan komputer pertama ke hub Ethernet ketika semua sistem berjalan dengan baik dan hub Ethernet dinyalakan. Lanjutkan ke Langkah 5 jika komputer memiliki built-in port Ethernet. Lanjutkan ke langkah berikutnya jika komputer tidak memiliki built-in port Ethernet.
7.       Langkah 4 Menginstal 10/100 Mbps yang kompatibel kartu Ethernet saat komputer tidak memiliki built-in Ethernet port. Instal driver dari kartu jaringan dan mematikan komputer.Memasang kartu jaringan ke dalam sistem. Mintalah bantuan jika kesulitan dalam instalasi ditemui. Boot sistem ketika instalasi hardware selesai. Ikuti instruksi  berikutnya yang mungkin muncul dalam Sistem Operasi setelah restart komputer untuk menginstal kartu jaringan dengan benar.
8.       Langkah 5 Ambil kabel Ethernet dan hubungkan ujung ke port komputer ketika port Ethernet sudah tersedia di sistem. Pasang ujung lainnya ke salah satu port hub jaringan. Pastikan ujung-ujungnya terpasang erat dan benar.
9.       Langkah 6 Ulangi langkah 3 sampai 5 untuk menghubungkan komputer lain ke jaringan. Hal ini kemudian waktu untuk mengkonfigurasi sistem ketika semua komputer yang terhubung ke hub jaringan.
10.   Langkah 7 Buka Local Area Connection Properties dari sistem. Pada Windows Control Panel (klik Start> Control Panel), cari ikon Sambungan Jaringan. Double klik pada icon untuk melihat semua koneksi jaringan yang tersedia. Ikon untuk Local Area Connection harus tersedia jika kartu jaringan telah terpasang dengan benar dan benar bekerja. Klik kanan pada icon dan pilih Properties.
11.   Langkah 8 Internet Protocol (TCP / IP) Properties window sekarang muncul di layar. Pilih 'Gunakan alamat IP berikut: "dengan mengklik tombol radio di samping itu di tab General.Mengetikkan alamat IP dan Subnet Mask untuk sistem. Alamat IP umum untuk jaringan rumah kecil memiliki pola 192.168.0.x, dimana X dapat setiap nomor dari 1 sampai 127. Subnet Mask untuk jaringan ini akan 255.255.255.0. Klik OK untuk menutup jendela aktif. Klik Tutup untuk keluar Properties Local Area Connection.
12. Ulangi langkah 7 dan 8 setiap komputer yang terhubung ke switch.



SOAL 2 :


Nama Alat : TP-LINK Access Point Outdoor

Diantara Fungsi Access Point Outdor adalah sebagai berikut :
1.       Untuk memancarkan sinyal
2.       sebagai pengatur lalu lintas data
3.       sebagai Hub/Switch yang bertindak menghubungkan jaringan lokal dengan jaringan wireless/nirkabel
4.       mengatur supaya Access Point dapat berfungsi sebagai DHCP server
5.       Mencoba fitur WAP dan WPA
6.       Mengatur akses berdasarkan MAC Address device pengakses

Berikut ini beberapa penjelasan tentang Access Point Outdoor dan langkah instalasi serta pemasangannya :
1.       Access Point adalah sebuah perangkat jaringan yang berisi sebuah transceiver dan antena untuk transmisi dan menerima sinyal ke dan dari clients remote.
2.       Access Point tidak memiliki fasilitas Port Forwarding, Port Redirec
3.    Access Point Outdoor biasanya digunakan untuk menambahkan sinyal dalam jangkauan yang jauh.
4.  Access Point ini ialah sebagai penghubung jaringan local dengan client dan di alat ini lah gelombang radio diterima dan dipancarkan.
5.       Langkah pemasanga Access Point
Pertama masuk ke halaman web browser. Dapat menggunakan Google Crome, FireFox atau yang lainnya.
6.    Kedua ketikkan link //192.168.1.1 atau 192.168.1.254 ataupun link yang lainnya yang sesuai dengan access point tersebut dalam hal ini untuk TP Link TL-WA701ND ip nya adalah 192.168.0.254 .
7.  Yang ketiga masukan id pengguna dan sandi sesuai dengan yang terdapat pada access point tersebut misalnya seperti gambar dibawah, yaitu username dan passwordnya admin.
8.   Keempat, setelah loading pada screen sebelumnya selesai, lakukan perintah pilih pada opsi repeater dan tekan tombol next seperti gambar yang dibawah ini
9.       Kelima, pilih survey untuk mencari opsi wifi yang akan diperkuat sinyal
10.   Keenam klik connect pada wifi yang telah dipancarkan sebelumnya.
11.   Ketujuh, ubahlah lokasi negaranya (Region) sesuai dengan Negara pengguna.
12. Kedelapan, masukkanlah password sesuai dengan password wifi yang akan diperkuat sinyalnya.
13.   Kesembilan, lakukan perintah Next dan kemudian lakukan perintah save terhadap konfigurasi tersebut.
14. Kesepuluh, lakukan reboot atau restart terhadap access point.




    Cara Setting TL WA5210G TP-Link untuk pertama kali

1.       Alat semacam itu memang berbeda dengan access point untuk indoor, kalau indoor kan tinggal hidupkan, colokan ke komputer untuk mengkonfigurasi dan mengetikkan alamat standar misalnya 192.268.1.xxx, maka kita sudah bisa mengkonfigurasinya dengan mudah sesuai petunjuk bawaan alat. Nah ternyata alat semacam TL WA5210G ini tidak begitu saja.
2.       Langkah pertama adalah menghubungkan 1 kabel utp dari colokan poe di power injector ke wireless TP Link dan 1 lagi kabel utp dari colokan LAN masih dipower injector, serta sumber arus listrik ke power injector, sebagaimana petunjuk bawaan dari alat hingga lampu indikator 2 bagian kiri nyala.
3.       Jika lampu power berkedip terus, itu artinya ada masalah pada supplai arus listrik, saya pernah menghadapi itu, begitu adaptornya diganti yang lain ternyata normal, atau bisa jadi kabel utp yang dari colokan poe (di power injector) itu yang bermasalah, uji saja dengan tes konektor kabel utp apakah urutan menyalanya benar.
4.       Oh ya kabel utp bawaan alat hanya satu, jadi kita harus punya satu lagi untuk menyeting saja, tidak usah panjang-panjang.
5.       Kemudian yang tidak ada petunjuk penggunaannya adalah ketika kita baru pertama akan mengkonfigurasi lebih lanjut itu. Bagaimana bisa mengkonfigurasi lebih lanjut kalau alat saja belum bisa terhubung dengan benar ke komputer.
6.       Ternyata solusinya sepele, cukup mengubah ip network di komputer yang kita pakai, bisa diakses dari properties di network conection status itu kemudian mengisikan ip-nya untuk pengalamatan (misalnya isikan 192.168.1.100) dan subnet musk-nya (255.255.255.0)
7.       Setelah itu coba buka via browser (misalnya pakai firefox, internet explorer, opera, safari dan sejenisnya) dengan mengetikkan 192.168.1.254 di address bar (biasanya untuk alamat website ituloh ). Masukkan nama admin dengan “ admin“, passwordnya juga “admin “. Nah begitu masuk kalau mau men- setting gampang, sudah banyak tuh tutorialnya, silahkan periksa via google saja.
8.       Di sini saya memang hanya menceritakan pengalaman kecil itu hingga kita bisa masuk ke setingan via browser. Sekali lagi intinya kita harus memberi alamat ip network yang kita pakai karena alat tersebut statusnya harus sebagai Acces Point dulu defaultnya kan sebagai Client. Seperti pada gambar dibawah.Klik pada tab Wireless >> Wireless Mode >> Klik point Access Point.
9.       Nah setelah konfigurasi atau penyetingan selesai baru kita bisa ubah-ubah yang lain, mau kita jadikan apa alat tadi, misal akan kita ubah jadi access point yah monggo di set itu.
10.   Oh ya kalau sudah beres, jangan lupa kembalikan Ip address yang tadi kita ubah menjadi 192.168.1.100 itu ke Optain an IP address automatically atau sesuai setinggan sebelumnya.




LAngkah Setting NanoStation M2

1.       NanoStation M2 adalah produk populer di indonesia. Produk ini dikenal efisien karena sudah terintegrated dengan antena dual polarity 10dBi.
2.       Kekurangan dari NanoStation M2 ini tidak dilengkapi dengan manual yang biasa di berikan oleh access point lainnya, baik itu berupa CD manual maupun dalam bentuk buku. Dan untuk mencari di situs resminya juga kesulitan tentang konfigurasinya.
3.       Atur IP LAN PC/Laptop anda
4.       Akses menu konfigurasi Nanostation Loco M2 melalui browser
5.       Login menggunakan username ubnt dan password ubnt
6.       pada tab wireless , wireless mode di ubah menjadi station lalu Klik Select maka akan muncul jendela baru yang menampilkan informasi berupa SSID yang terdeteksi oleh Nanostation Loco M2
7.       lalu Pilih salah satunya dan Klik Lock to AP
8.       Jika wireless yang anda pilih tadi menggunakan password maka masukan Passwordnya lalu klik Change lalu Klik Apply maka perangkat akan melakukan reboot
9.       Setelah proses reboot seharusnya Nanostation Loco M2 sudah terhubung dengan AP pusat. Untuk detailnya bisa anda lihat pada Tab Main .

10.   Selesai


SOAL 3 :


            Nama Alat : Access Point Indoor

Diantara Fungsi Access Point Indoor adalah sebagai berikut :
1.    Sebagai pengatur lalu lintas data
2.    Mengatur user admin pada AP
3.    Mengatur MAC Address device pengakses
4.    Dapat membagi akses ke setiap pc / laptop dengan WI-FI
5.    Mengatur supaya Access Point dapat berfungsi sebagai DHCP server
6.       Mencoba fitur WAP dan WPA
Berikut ini beberapa penjelasan tentang Access Point Indoor dan langkah instalasi serta pemasangannya :
1.       Access Point Indoor biasnya digunakan dalam jaringan Wifi yang ada di Rumah Sakit, Restaurant, Caffe dan lain-lain yang tidak perlu jarak pemancaran yang jauh.
2.       Biasanya AP Indoor ini merupakan perangkat yang digunakan pada warkop-warkop dengan koneksi free hotspot .
3.       Access Point ini adalah sebagai penghubung jaringan local dengan client dan di alat ini lah gelombang radio diterima dan dipancarkan.
4.       Langkah pemasanga Access Point
Pertama masuk ke halaman web browser. Dapat menggunakan Google Crome, FireFox atau yang lainnya.
5.       Kedua ketikkan link //192.168.1.1 atau 192.168.1.254 ataupun link yang lainnya yang sesuai dengan access point tersebut dalam hal ini untuk TP Link TL-WA701ND ip nya adalah 192.168.0.254 .
6.       Yang ketiga masukan id pengguna dan sandi sesuai dengan yang terdapat pada access point tersebut misalnya seperti gambar dibawah, yaitu username dan passwordnya admin.
7.       Keempat, setelah loading pada screen sebelumnya selesai, lakukan perintah pilih pada opsi repeater dan tekan tombol next seperti gambar yang dibawah ini
8.       Kelima, pilih survey untuk mencari opsi wifi yang akan diperkuat sinyal
9.       Keenam klik connect pada wifi yang telah dipancarkan sebelumnya.
10.   Ketujuh, ubahlah lokasi negaranya (Region) sesuai dengan Negara pengguna.
11.   Kedelapan, masukkanlah password sesuai dengan password wifi yang akan diperkuat sinyalnya.
12.   Kesembilan, lakukan perintah Next dan kemudian lakukan perintah save terhadap konfigurasi tersebut.
13. Kesepuluh, lakukan reboot atau restart terhadap access point.gambar yang ada di soal 1, soal 2 dan soal 3 digunakan berbarengan !

SOAL 4 :

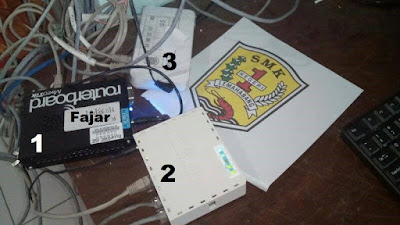

Jelaskan lebih detail apa hubungannya gambar alat yang ada di soal 1 sampai dengan soal 3 !
Jawab:
Apabila ingin menyatukan sebuah sistem untuk menghubungkan LAN, maka diperlukan beberapa peralatan pada tiap-tiap segmen jaringan yang berperan sebagai interface antara kabel LAN yang berbeda kecepatan. Peralatan interface tersebut mancakup diantaranya Router, Switch dan Access Point sesuai dengan gambar bada soal 1-3.


Jelaskan untuk keperluan apa dari gambar yang ada di soal 1, soal 2 dan soal 3 digunakan berbarengan !
Jawab:
Alat dari no 1 sampai 3 itu adalah alat untuk membangun sebuah jaringan. Biasanya digunakan untuk jaringan LAN untuk gedung,sekolah atau universitas. Alat tersebut untuk menghubungkan dari satu node ke node lain.Keperluan alat tersebut adalah untuk membangun sebuah jaringan yang mencakup -+100 M yang biasanya digunakan untuk gedung,kantor dan sekolah.
